你是否了解過線束組裝工藝流程及要求？
日期：2024-06-07 / 人氣：1007548
什么是線束？

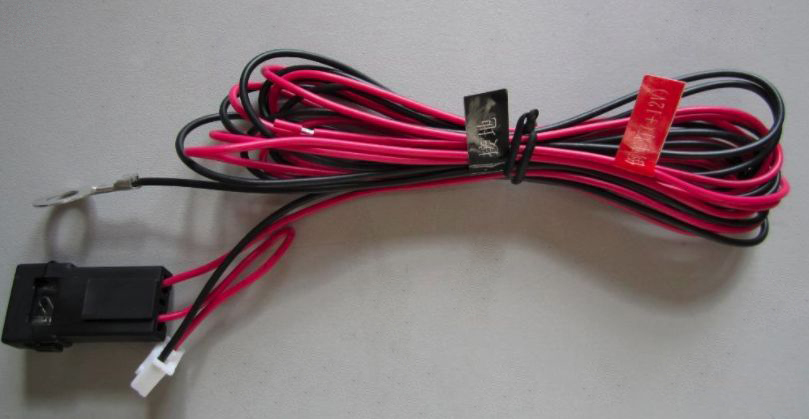

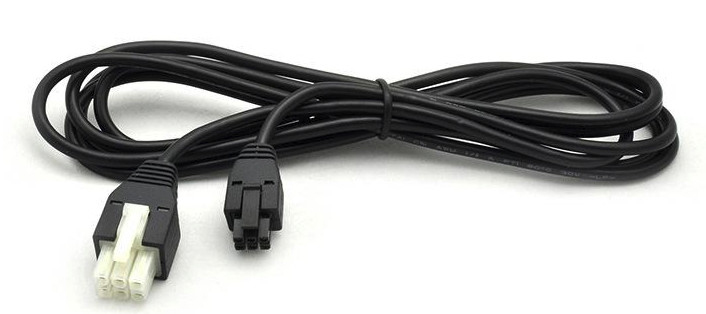

線束是用來傳遞信息信號或操作信號的成串電線、電纜的總合。線束的扎束材料有夾子、纜帶、套筒、電工膠帶或此類材料的結合使用。
1.線束子料號的制作必須要比照定位板來確定裁線尺寸。
在目前線束組裝過程中，常常是可以滿足子料號的尺寸，卻不能滿足定位板尺寸，造成很多不必要的浪費。子料號同樣要電測和全檢。①將各子料號按照?qǐng)D面的要求平鋪于定位板上。②在布線時，首先要一個區域一個區域的去放，單一區域的子料號放完后，再去放跨區域的子料號。③跨區域的子料號也要先放簡單的，再放復雜的。3.插PIN（部分未插PIN的TER必須先插入到對應的連接頭）。綁線（綁線位置按定位板，綁線的起點一般是在定位板中雙線的起點位置）。△某設備內控制盒的線束布線結構①由于組裝線的線位較復雜，因此測試資料必須嚴格地核對。②經PE & QE都確認后才能進行測試。子料號必須經OQC檢驗PASS后， 方可進行后續動作
1.線束加工組裝好后，所有的線束要平行，且不能移動。但是，綁線繩或束線帶不能卡傷線材。
2.插PIN或焊接時，芯線不能纏繞在一起，但也不能太緊。3.布線時，各子料號的端子、HOUSING和D-SUB、IDC、CONN必須與定位板的標示吻合。4.各子料號線材必須按定位板上的路線進行布置。
5.綁線時，繩子要從綁線環的下邊垂直移動。
6.束線帶要打緊，并且尾巴不能超過1mm。7.綁線時，兩個綁線環之間的距離為25mm左右，且每條繩子綁到結尾處要保留尾巴10mm左右。8.每條繩子在開始和結尾處要打死結。
9.綁線時，不能將繩子打圈或纏繞。不能將連接器卡在定位釘上，用力拉繩子，應將繩子的線頭固定在定位釘上，再綁線。否則，易造成端子拉斷芯線或端子脫落。
線束組裝成成品后，要檢測線束線路導通率，要求達到導通率為100%，無短路、短路、錯路現象。同時還要具備線束客戶所需求的質量標準，包裝時提供安全質量保證書等。
線束組裝檢測環節每一步都力求做到一絲不茍，務求精益求精，按照ISO 9001：2015質量管理體系去規范作業要求。
